Ø Compliant with QSFP28 Standard:
Ø SFF-8665 Revision 1.9 with timing in table 7 and 8 in this document, SFF-8636 Revision 2.10a
Ø Compliant with IEEE802.3 50GAUI-2 C2M electrical interface
Ø Bi-directional application

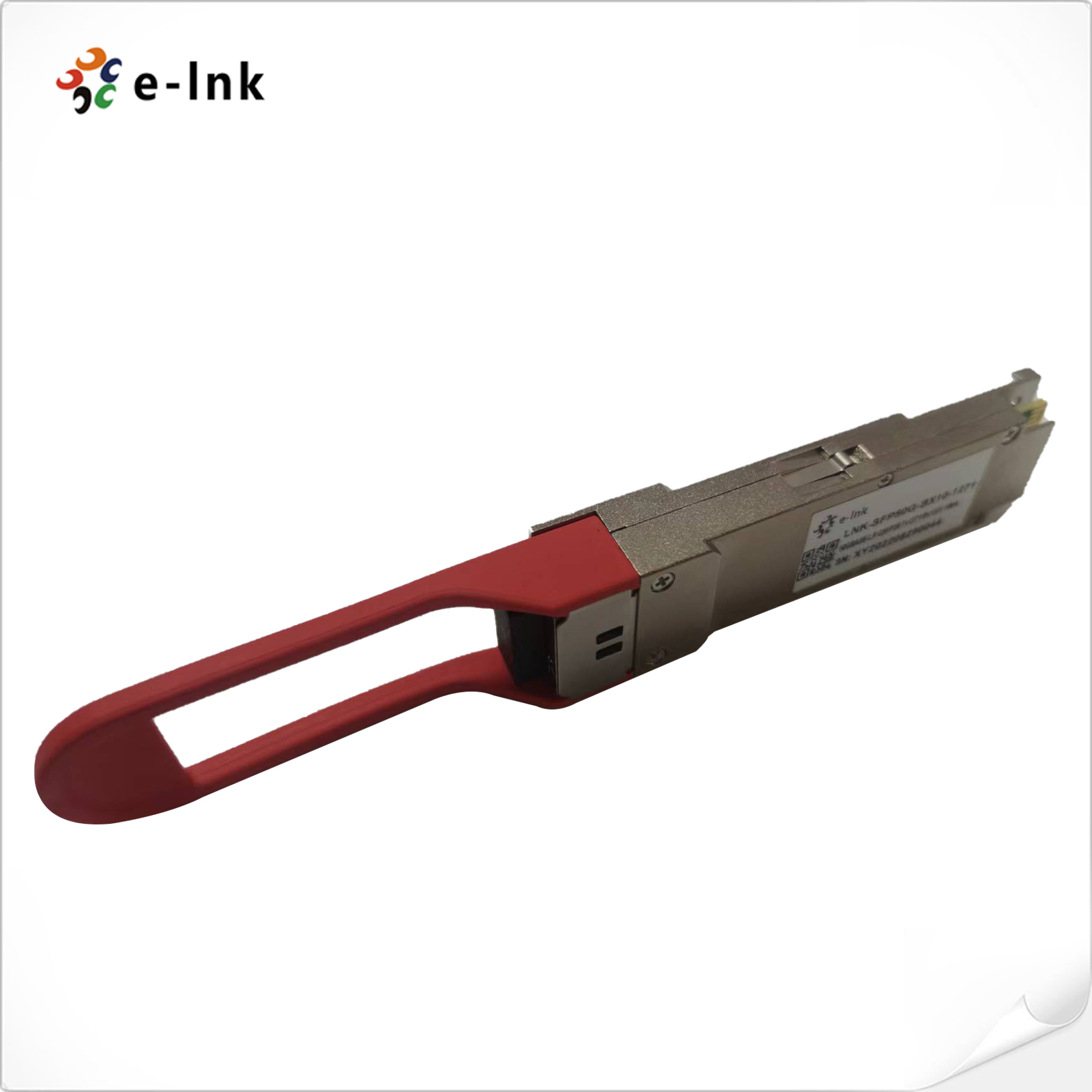

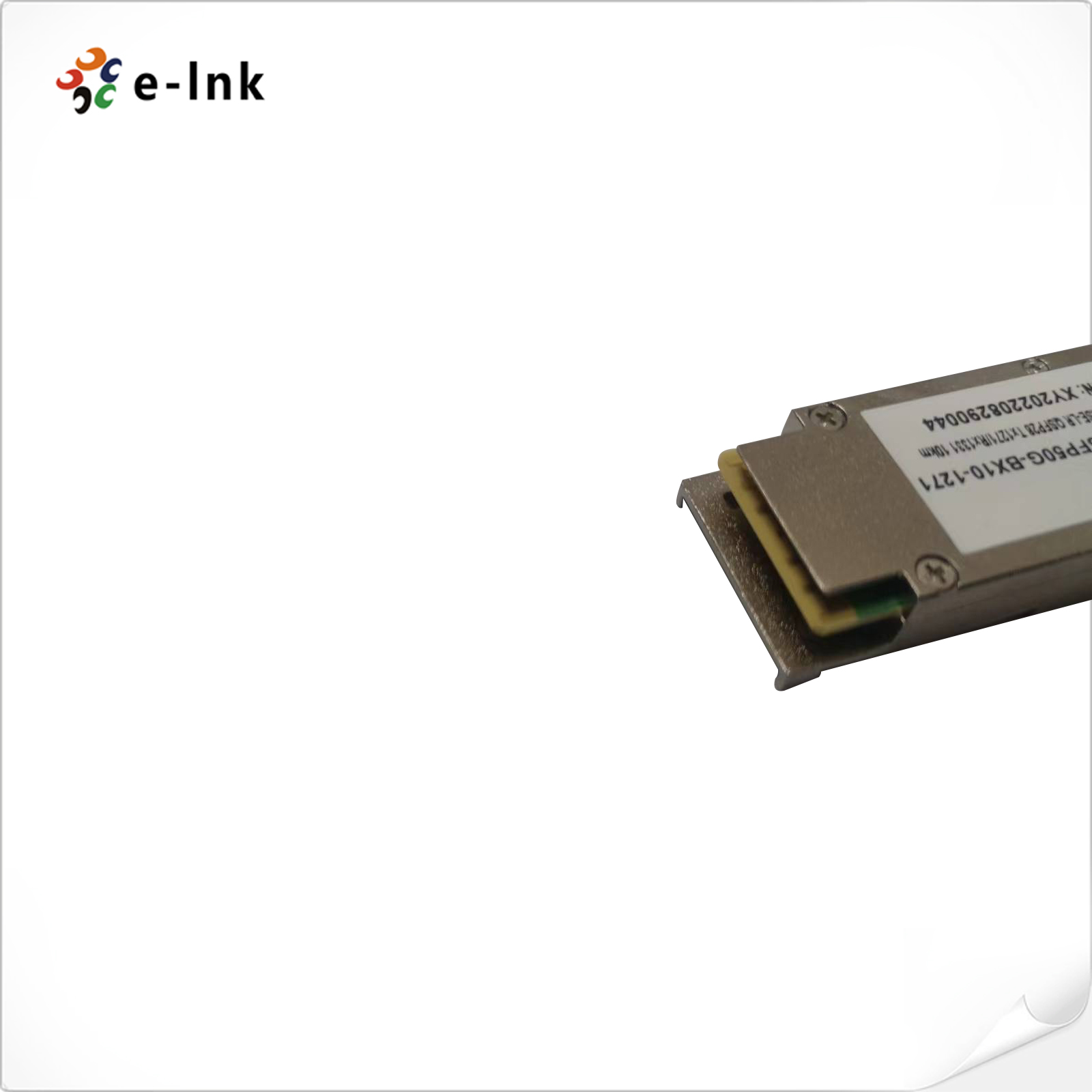

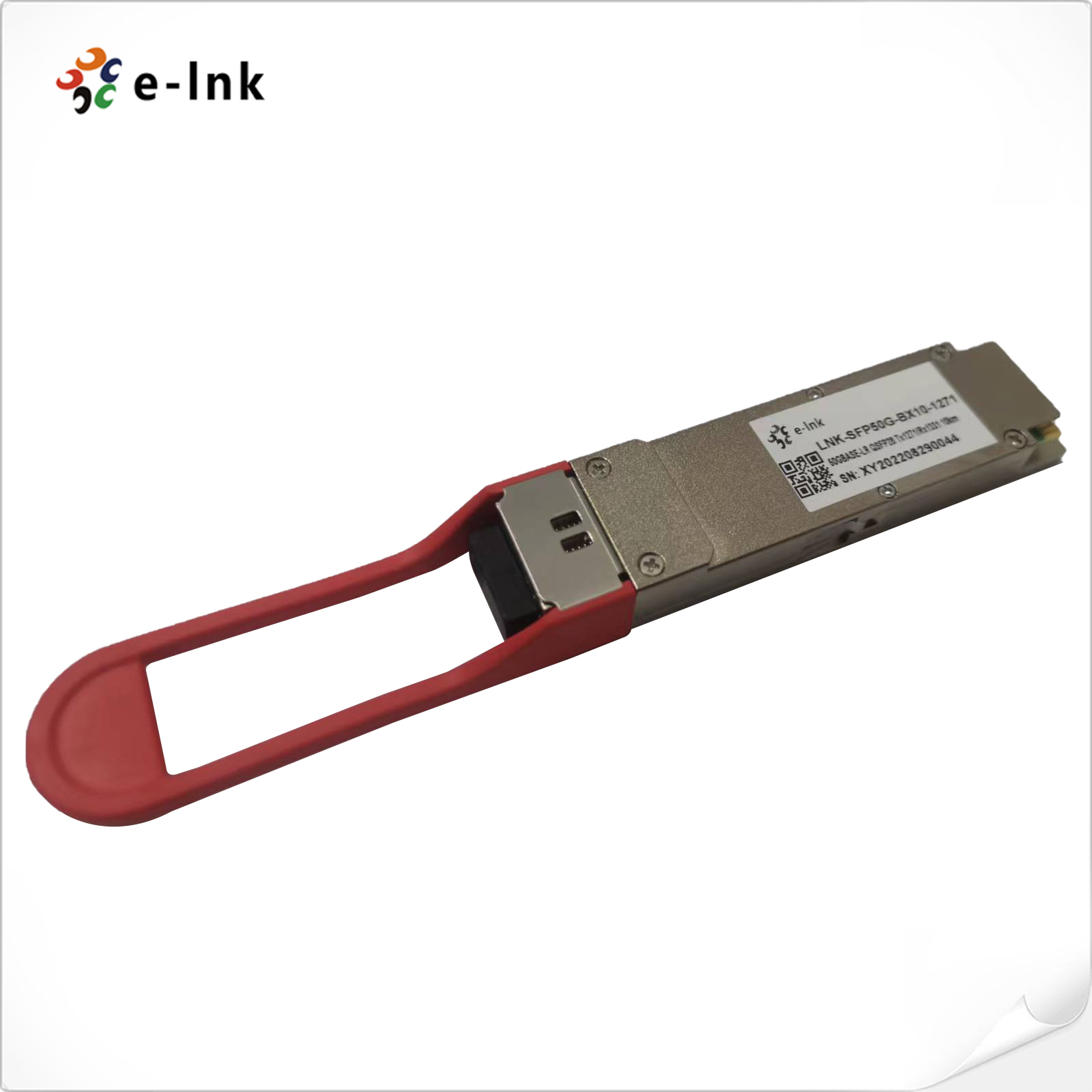

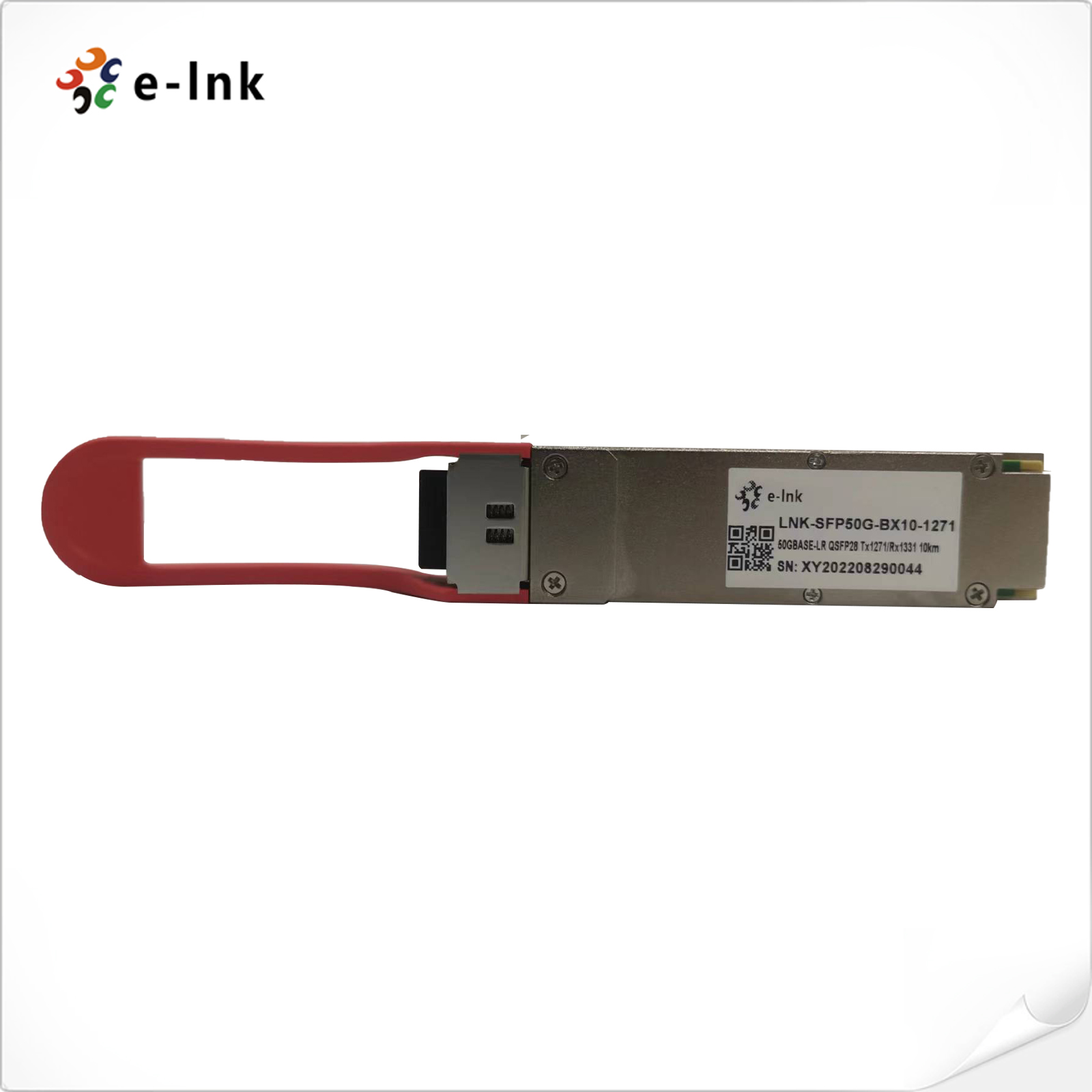

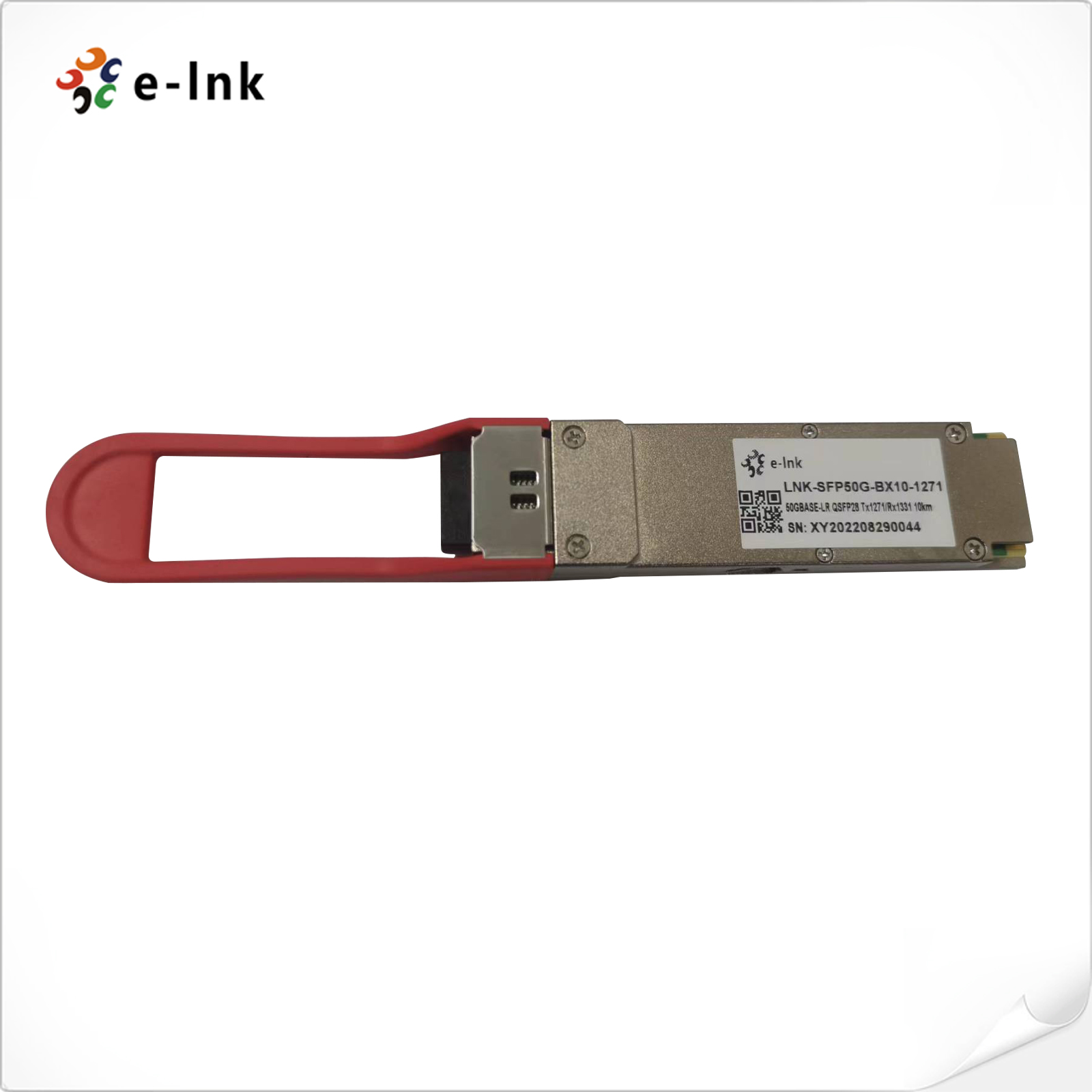

50G LR BIDI QSFP28 10KM
Transceiver
Features
Ø Compliant with QSFP28 Standard:
Ø SFF-8665 Revision 1.9 with timing in table 7 and 8 in this document, SFF-8636 Revision 2.10a
Ø Compliant with IEEE802.3 50GAUI-2 C2M electrical interface
Ø Bi-directional application
Ø Single 3.3V Supply Voltage
Ø Maximum power consumption 4.5W
Ø 0-70 ºC Case Operating Temperature
Ø EML laser and PIN Receiver
Ø QSFP28 MSA package with single LC connector
Ø Two Wire Serial Interface with Digital Diagnostic Monitoring
Ø Complies with EU Directive 2011/65/EU (RoHS compliant)
Ø Class 1 Laser
Application
► Fiber Channel Switch Infrastructure
► Router/Server interface
► Other optical transmission systems
Optical and Electrical Characteristics
Transmitter Optical Specifications
Parameter |
Symbol |
Min. |
Typical |
Max. |
Unit |
Notes |
Wavelength |
λc |
1264.5 |
1271 |
1277.5 |
nm |
1 |
λD |
1324.5 |
1331 |
1337.5 |
nm |
2 |
|
Side-mode suppression ratio |
SMSR |
30 |
|
|
dB |
|
Average launch power |
POUT |
-4.5 |
- |
4.2 |
dBm |
|
Average launch power of OFF transmitter |
POUT_OFF |
- |
- |
-30 |
dBm |
|
Outer Optical Modulation Amplitude (OMAouter) |
POUTL |
-1.5 |
- |
4 |
dBm |
|
Extinction ratio |
ER |
3.5 |
- |
- |
dB |
|
Launch power in OMAouter minus TDECQ |
OMA-TDECQ |
-2.9 |
- |
- |
dBm |
|
Transmitter and dispersion eye closure for PAM4 (TDECQ) |
TDECQ |
- |
- |
3.2 |
dB |
3 |
TDECQ – 10log10(Ceq) |
Ceq |
- |
- |
3.2 |
dB |
|
Optical return loss tolerance |
ORLT |
- |
- |
15.6 |
dB |
|
RIN15.6OMA |
RIN |
- |
- |
-132 |
dB/Hz |
|
Transmitter reflectance |
|
- |
- |
-26 |
dB |
|
Note:
1. For LNK-SFP50G-BX10-1271;
2. For LNK-SFP50G-BX10-1331;
3. Measured with a PRBS215-1 test pattern @53.125Gbps, 10km fiber.
Receiver Optical Specifications
Parameter |
Symbol |
Min. |
Typical |
Max. |
Unit |
Notes |
Wavelength |
λC |
1324.5 |
1331 |
1337.5 |
nm |
1 |
λD |
1264.5 |
1271 |
1277.5 |
nm |
2 |
|
Receiver sensitivity (OMAouter) |
|
|
|
max(–8.4; SECQ – 9.8) |
dBm |
3,4 |
Stressed receiver sensitivity (OMAouter) |
- |
- |
- |
-6.6 |
dBm |
|
Conditions of stressed receiver sensitivity test: |
|
|||||
Stressed eye closure for PAM4 (SECQ) |
- |
- |
3.2 |
- |
dB |
|
SECQ – 10log10(Ceq) |
- |
- |
- |
3.2 |
dB |
|
Damage Threshold |
P_damage |
5.2 |
- |
- |
dBm |
|
Average Receive Power |
- |
-10.8 |
- |
4.2 |
dBm |
|
Receive power (OMAouter) |
OMA |
- |
- |
4 |
dBm |
|
Receiver Reflectance |
RXR |
- |
- |
-26 |
dB |
|
LOS assert |
LOSA |
-30 |
|
|
dBm |
|
LOS de-assert |
LOSD |
|
|
-11 |
dBm |
|
LOS hysteresis |
LOSH |
0.5 |
|
|
dB |
|
Note:
1. For LNK-SFP50G-BX10-1271;
2. For LNK-SFP50G-BX10-1331;
3. Measured with a PRBS231-1 test pattern @53.125Gbps, BER≦2.4E-4.
IEEE 802.3cp clause 160 equation 160-1.Order Information
Part No. |
Application |
Data Rate |
Laser Source |
Fiber Type |
LNK-SFP50G-BX10-1271 LNK-SFP50G-BX10-1331 |
50GBASE-LR Bi-direction |
53.125 Gb/s |
EML Laser |
SMF |
